Hiểu Rõ Hơn Hoạt động của Timer/Counter
Tạo xung có tần số 2KHz trên chân P2.0, trong đó độ rộng mức 1 chiếm 70%, độ rộng mức 0 chiếm 30%. Biết mạch sử dụng thạch anh có tần số 12MHz.
– Do mạch sử dụng thạch anh có tần số 12MHz => tần số xung nhịp cấp cho bộ timer/counter là (1/12)*12=1MHz (Mỗi xung clock mất 1us).
– Do yêu cầu xung có tần số f = 2KHz =>T = 1/f = 0.5ms = 500us. =>Cần cho bộ timer/counter đếm 500 lần.

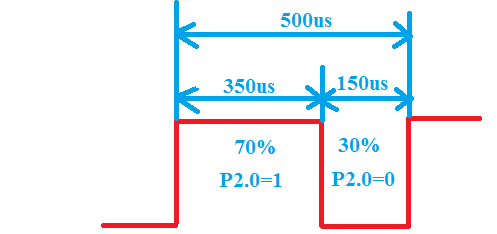

– Độ rộng mức 1 chiếm 70% => mình sẽ set chân P2.0 lên 1 timer/counter và cho đếm 350 lần.
– Độ rộng mức 0 chiếm 30% => tiếp theo, clear chân P2.0 về 0 và cho timer/counter đếm 150 lần.

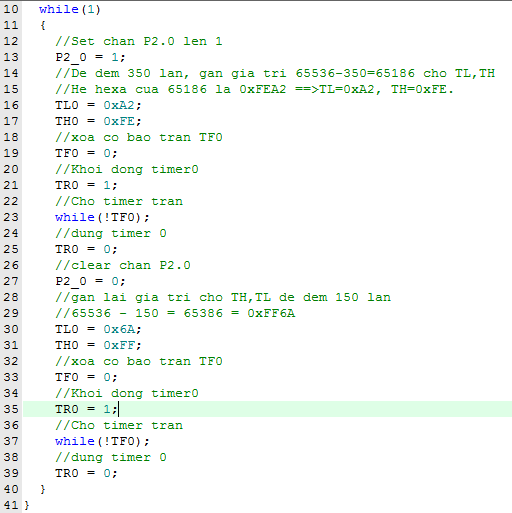

Ở đây mình sẽ chọn timer/counter 0, để thực hiện bài toán này. Do giá trị gán cho thanh ghi đếm vượt quá 255 nên mình sẽ sử dụng timer/counter 0 ở mode 16 bit (TMOD = 0x01)

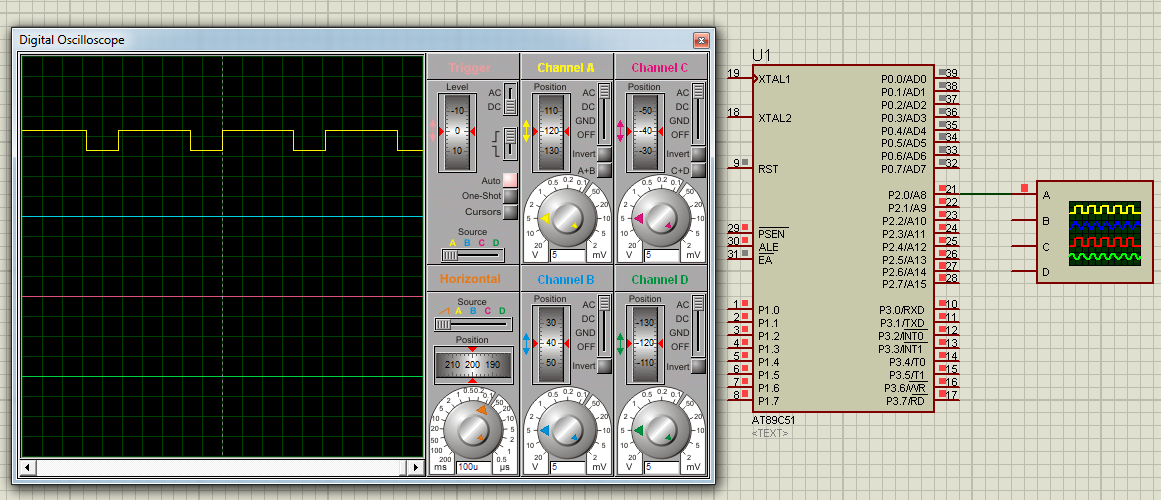

- Kết quả mô phỏng.
